『差込ゴム』窓枠ゴムパッキン・Hゴム

篠田ゴム製品ラインナップ

窓枠用ゴムパッキン、Hゴムとも呼ばれます。窓のガラスと鉄枠の間に使用（ゴムクサビを使用）。豊富なサイズをご用意。主な用途：建設機械・配電盤・制御盤・電車・バスの窓枠

『差込ゴム』窓枠ゴムパッキン・Hゴム
篠田ゴム製品ラインナップ

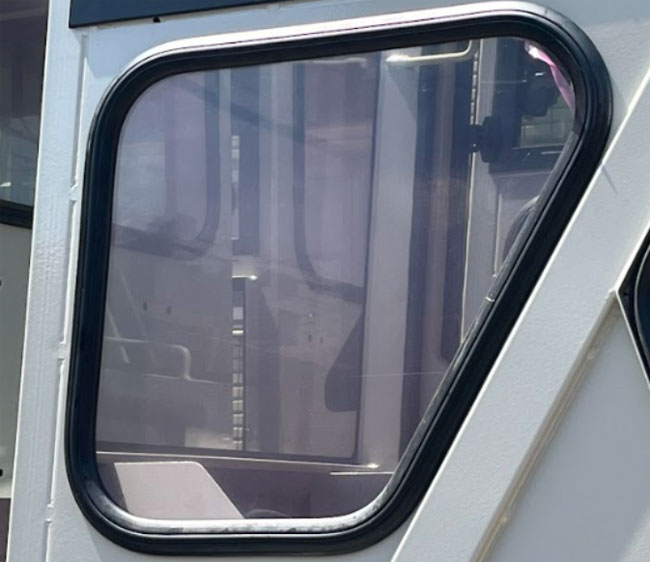

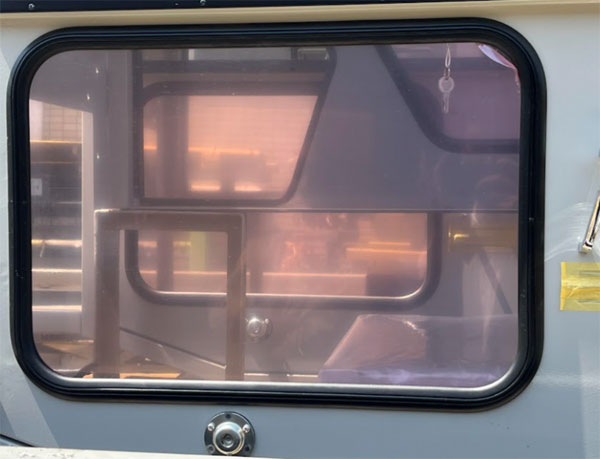

ガラス窓の窓枠に使用され、Hゴムとも呼ばれています。

建設機械・配電盤・制御盤・電車・バス・工作機械で使用される窓枠ゴムです。
ガラスやアクリルの窓の取付に使用されます。
ガラス・アクリルと鉄板の厚みの組み合わせによって、差込ゴムの品番をご検討ください。
特注サイズ・特注材質での製作も可能です。
お気軽にお問い合わせください。

　 　

仕様

　 　
材質

EPDM(特注対応可)
硬度

A50°(特注対応可)
断面・長さ

サイズ表を参照ください。
　

窓のガラスと鉄枠の間に使用（クサビ使用）(★は受注製作品）

差込ゴム

番号 A B C D E ℓ(mt) 備考
No.494 8 3 34 23 8.5 23
No.495 5 1.5 27 19 9 25
No.496 6 2 28 18 7 25
No.497 3 2 31 19 8 25
No.498 5 2.5 26 19 11 25
No.499 7 3 29 20 8 25
No.500 5 2 25 18 8 30
No.501 5 2 28 19 9 25
No.502 5 2 26 18 8 30
No.503 5 2 26 18 7.5 25
No.504 5 2 25 19 8.5 30
No.505 5 1.5 25 16 6.5 30
No.506 3 2 24 16 7 30
No.507 5 5 27 18 7 30
No.508 5 2 25 18 6.5 30
No.509 5 2 28 17 12 25 ★受注制作
No.510 8 5 27 20 6.5 30
No.511 5 2 24 15 6 30
No.512 5 2 24 17 8 30
No.513 7 5 22 19 7.5 30
No.514 3 3 23 16 8 30
No.515 6 3 22 18 7.5 30
No.516 5 1.5 25 17 6 30
No.517 5 1.5 20 16 6 35
No.518 5 1.5 22 16 5 35
No.519 3 2 20 15 7.5 35
No.520 5 2 19 16 6 35
No.521 3 1.5 20 15 7.5 35
No.522 5 1.5 18 13 5.5 35
No.524 3 2 17 14 5 35
No.523 1 1 19 12 5 35 ★受注制作
No.525 3 1.5 18 13 6 35
No.526 3 2 16 12 5 45
No.527 3 2.5 17 13 6 35
No.622 5 5 22 15 6 30
No.624 5 3 31 20 8 25
No.714 6 6 27 19 6.5 30
No.C13-2B 3 1.5 20 15 6 35
No.C13-2C 5 1.5 20 18 6 35
No.C13-2A 5 1.5 24 19 7 30
No.C13-2N 6 1.5 28 20 8 23
No.C13-2O 6 1.5 32 20 8 20
　

特徴・主な用途

〇 40種類以上の豊富なサイズを生産しています。
〇 通常在庫品で短納期対応をさせて頂きます。
〇 防水性と耐候性に優れています。
〇 取付用の専用クサビ付きです。
〇 長い製造実績があり、多くの経験と知識があります。
〇 耐候性に優れた材質(EPDM)を使用しています。

　
    　
  • 建設機械の窓枠
    • 　
  • 配電盤、制御盤の窓枠
    • 　
  • 電車、バスの窓枠
　 　
エラストリート
　
カラーゴムチップ弾性舗装材
　
　 　 　

よくあるご質問と回答（FAQ）

　 　

製品断面の幅(C寸法)の3倍程度が目安です。

　

差込ゴム・取付用クサビ共に巻いてある状態で、段ボールに梱包するのが一般的です。

　

現在カット販売は対応しておりません。

　

専用の工具がございますのでお問い合わせください。

　

特注サイズの対応もさせて頂きますので、お問い合わせください。

　

多くが在庫品ですので、短納期対応が可能です。

　

標準品はEPDMですが、特注で他材質も製作可能です。

　　
　 　 　
